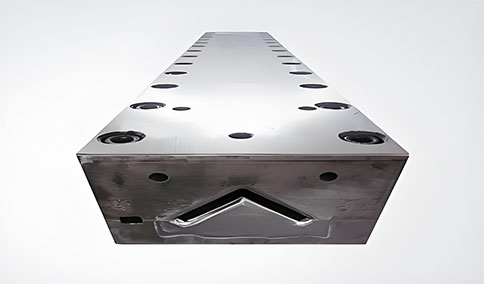

玻璃鋼角鋼模具作為復(fù)合材料成型的關(guān)鍵設(shè)備，其性能指標直接決定了制品的質(zhì)量與生產(chǎn)效率。在眾多技術(shù)參數(shù)中，硬度和粗糙度是最為核心的兩項標準，它們不僅影響著模具的使用壽命，更關(guān)系到最終產(chǎn)品的尺寸精度和表面質(zhì)量。

一、硬度標準詳解

1. 材料硬度要求

玻璃鋼角鋼模具的硬度標準首先體現(xiàn)在材料選擇上。模體通常采用合金鋼制造，如40Cr、P20、Cr12等優(yōu)質(zhì)鋼材。這些材料經(jīng)過淬火處理后，硬度應(yīng)達到HRC55-60的范圍，以確保模具能夠承受長期的高壓載荷。例如，40Cr合金鋼在調(diào)質(zhì)處理后的抗拉強度需≥800MPa，這是保證模具結(jié)構(gòu)穩(wěn)定性的基礎(chǔ)。

膠衣層的硬度同樣不容忽視，其巴氏硬度需大于35。在實際檢測中，應(yīng)在模具表面選取至少10個分散的測試點，各點之間的硬度偏差不應(yīng)超過2個單位。這種嚴格的硬度控制能夠有效防止模具在使用過程中出現(xiàn)局部磨損或變形。

2. 熱穩(wěn)定性驗證

玻璃鋼模具在成型過程中需要承受高溫環(huán)境，因此熱穩(wěn)定性是衡量其性能的重要指標。根據(jù)行業(yè)標準，玻璃鋼積層在120℃的高溫下持續(xù)工作2小時后，其變形量不得超過0.1mm。這一標準確保了模具在連續(xù)生產(chǎn)過程中能夠保持穩(wěn)定的尺寸精度，避免因熱變形導(dǎo)致的產(chǎn)品尺寸偏差。

二、檢測與維護建議

1. 硬度檢測

為了確保模具硬度始終符合標準，建議每生產(chǎn)50套制品就對模具進行一次全面的硬度檢測。使用經(jīng)過校準的巴氏硬度計，在模具的不同部位進行多點測量，記錄數(shù)據(jù)并分析變化趨勢。一旦發(fā)現(xiàn)硬度下降超過允許范圍，應(yīng)立即停止使用并進行修復(fù)或更換。

2. 粗糙度維護

保持模具表面的光潔度是日常維護的重要工作。每批次生產(chǎn)結(jié)束后，都應(yīng)對模具進行專業(yè)的拋光處理，確保Ra值穩(wěn)定在標準范圍內(nèi)。同時，定期使用激光輪廓儀或觸針式粗糙度儀對模具表面進行全面檢測，及時發(fā)現(xiàn)并處理潛在問題。

嚴格執(zhí)行硬度與粗糙度標準，不僅能夠顯著提升模具的使用壽命（預(yù)計可延長30%以上），更能有效降低制品的不良率（控制在0.5%以內(nèi)）。這些看似嚴格的技術(shù)要求，實則是保證產(chǎn)品質(zhì)量、提高生產(chǎn)效率、降低生產(chǎn)成本的關(guān)鍵所在。隨著復(fù)合材料行業(yè)的不斷發(fā)展，對模具性能的要求也將越來越高，只有不斷優(yōu)化和完善這些標準，才能推動整個行業(yè)的技術(shù)進步。
